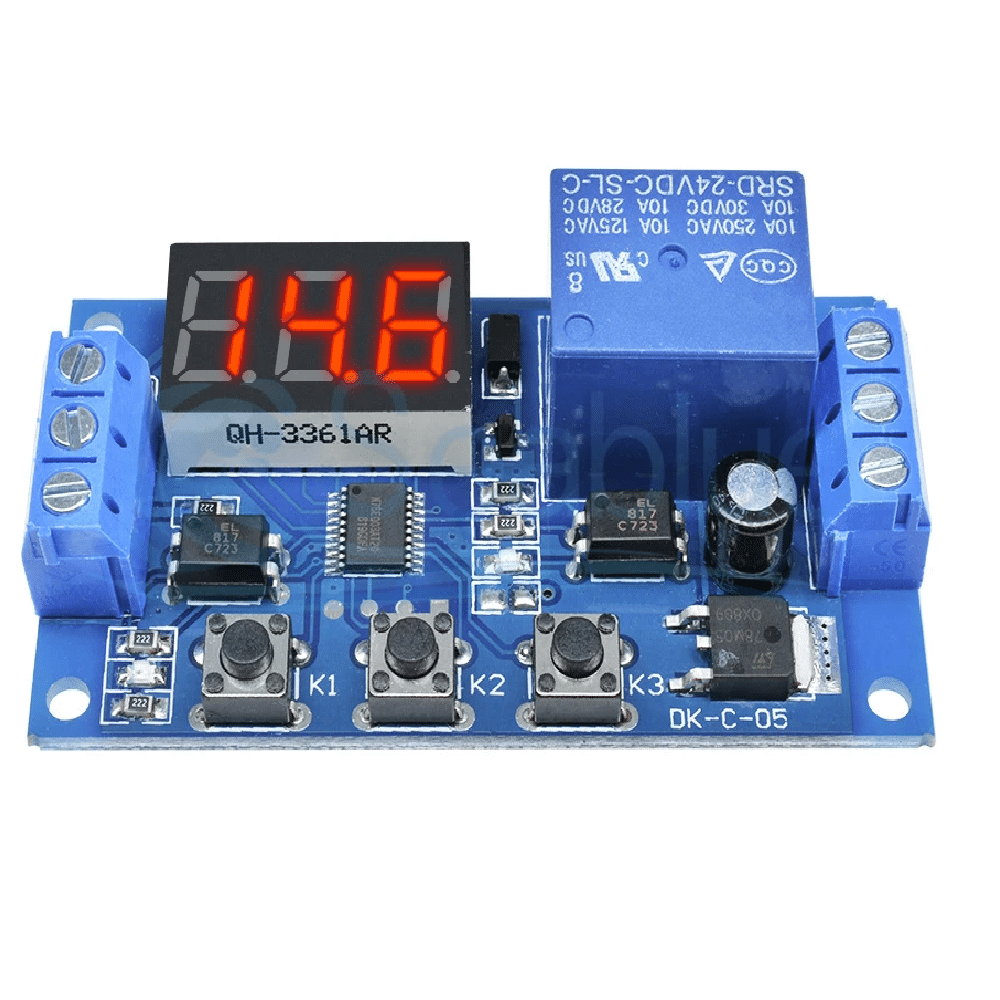

Módulo de Relé de Retardo de Automatización con Pantalla Digital LED

Este Módulo Relé Temporizador con Retardo, permite activar cargas en corriente continua o alterna, mediante alguna señal de entrada, pulso de sensor o botón de activación, entre otros elementos eléctricos/electrónicos; con la ventaja de poder establecer un retardo de activación según el usuario desee. El módulo posee 3 Modos de Operación, los cuales puede ser configurados de la siguiente manera: 1. Asegúrese de que el modo de operación de relé sea el adecuado 2. De acuerdo con el modo de relé de funcionamiento, la interfaz principal (el módulo de alimentación parpadeará el modo de operación actual; modo estándar P1.1, luego se conectará a la interfaz principal); mantenga presionada la tecla SET dos segundos y luego ingrese al modo de interfaz de selección; presionando las teclas ARRIBA, ABAJO para elegir la configuración de modo 3. Después de seleccionar el modo, presione brevemente SET para configurar el parámetro correspondiente, luego el parámetro que desea configurar parpadeará. Presione UP o DOWN para establecer el valor del parámetro, (soporte de pulsación prolongada). Después de configurar el valor del parámetro, presione brevemente la tecla STOP para elegir el lugar decimal. Elija el intervalo de tiempo (el intervalo de tiempo correspondiente es 0.1 s-999 min); Presione brevemente SET para configurar el siguiente parámetro del modo actual, el proceso es el mismo que el anterior 4. Después del parámetro del modo de configuración, presione y mantenga presionado el botón SET y luego mantenga presionado; el modo de configuración actual parpadeará, luego vuelva a la interfaz principal; define el parámetro de éxito •    Modo P-1: El primer modo es una cuenta atrás simple, al activar el disparador, se inicia una cuenta atrás. El relé se activará durante el tiempo que se le haya fijado •    Modo P-2: El segundo modo tenemos un tiempo de retardo hasta que se active el relé. La primera cifra de tiempo será el retardo hasta que se activa el relé y la segunda cifra es el tiempo que este estará activado, una señal de gatillo y la cuenta regresiva comienza, T1 segundos después, el relé permanece abierto T2 segundos. •    Modo P-3: El tercer modo es un ciclo, seleccionamos la primera cifra de tiempo para que el relé este activado y la segunda cifra para que se desactive, este ciclo se repetirá indefinidamente. Abierto T1 segundos, desconecte T2 segundos, bucle infinito. Los usuarios pueden fijar el relé de tiempo T1 y T2.   Detalles Fuente de energía: CC Voltaje: 12 V Se puede personalizar: Si Uso: Propósito general Número de modelo: Delay Relay Carga de contacto: Alta potencia Función de protección SELLADO Componente principal: relé de tiempo Nombre de la marca Aideepen Origen CN(Origen) Tamaño: 64,2mm * 34,8mm * 18,5mm. Especificaciones del relé: ca 220V o CC 10a 30V 10a. Corriente de reposo: 20mA, corriente de funcionamiento: 50mA. Voltaje de funcionamiento: 10 ~ 16V (si se pueden personalizar otros rangos). Voltaje de señal: 4V ~ 20V (si se pueden personalizar otros rangos). Temperatura de trabajo:-40 ~ 85’C.
