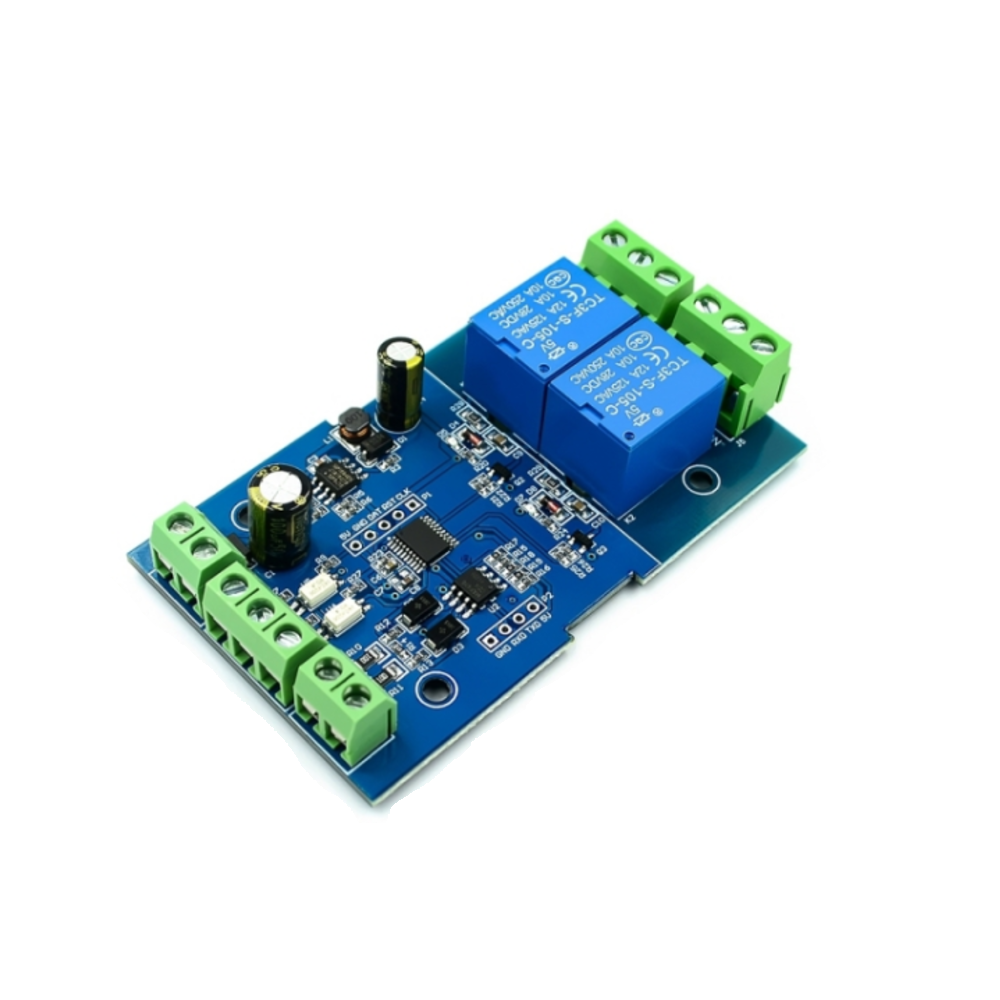

El módulo de relé Modbus RTU de 2 canales es una solución versátil y robusta diseñada para aplicaciones de automatización industrial, domótica y control remoto. Compatible con protocolos de comunicación Modbus RTU sobre RS485 y UART TTL, este módulo permite controlar hasta dos relés de forma precisa mediante comandos estándar. Gracias a su amplio rango de voltaje de alimentación (7 V a 24 V DC), protección contra conexión inversa y compatibilidad con entradas optoacopladas, es ideal para sistemas confiables que requieran conmutación de cargas de hasta 10 A. Su diseño compacto y su soporte para múltiples velocidades de transmisión y direccionamiento configurable lo convierten en una opción flexible para integrarse en redes de control o PLC. Características MCU de 8 bits maduro y estable integrado y chip de conversión de nivel MAX485 Protocolo de comunicación: admite protocolo Modbus RTU estándar Interfaz de comunicación: admite RS485/TTL UART a C] Velocidad en baudios de comunicación: 4800/9600/19200, predeterminado 9600bps, admite ahorro de apagado Rango de señal de entrada del optoacoplador: DC3.3-30V (esta entrada no se puede utilizar para el control del relé) Señal de salida: señal de interruptor de relé, manual de soporte, flash apagado, modo de flash apagado, flash apagado/destello La base de retardo del tiempo de apagado es 0,1 S y el tiempo máximo de apagado/apagado se puede configurar en 0 XFFFF*0.1S=65535*0.1s=6553s Dirección del dispositivo: rango 1-255, predeterminado 255, admite ahorro de apagado. Placa 1 canal 5V, 10A/250V AC 10A/30V DC relé, que se puede tirar continuamente en 100.000 veces, Con protección contra sangrado de diodo, corto tiempo de respuesta Luz indicadora del interruptor del relé a bordo Voltaje de alimentación: DC7-24V, con protección de polaridad inversa de entrada Especificaciones técnicas: Voltaje de alimentación: 7 V a 24 V DC Protección contra conexión invertida (anti-reversa) Comunicación: RS‑485 (Modbus RTU) UART TTL (selección por jumper) Velocidad de comunicación: 4 800 / 9 600 / 19 200 bps (por defecto 9 600 bps) Número de canales de relé: 2 Tipo de relé: SPDT (Common, NC, NO) Carga máxima por relé: 10 A @ 250 V AC o 10 A @ 30 V DC Entradas optoacopladas: 2, rango DC 3.3 V a 30 V (no para accionar relé) Indicadores LED para cada relé Microcontrolador de 8 bits convertidor MAX485 (RS‑485) Dirección Modbus configurable entre 1 y 255 (predeterminada 255), con retención de dirección tras corte de alimentación VCC, GND: entrada de alimentación DC7-24V Entrada de señal del optoacoplador DC3.3-30V: N1: Canal 1 positivo N2: Canal 2 positivo GND_ IN: terminal común negativo A , B-: interfaz de comunicación RS485, A , B- están conectados a A , B- del terminal de control externo respectivamente Salida de señal de interruptor relé 1 NC1; terminal normalmente cerrado, cortocircuite con COM1 antes de que el relé se capte y cuelgue después de recoger; COM1: terminal público; NO1: Normalmente abierto, el relé se suspende antes de cerrar y se cortocircuita con COM1 después del cierre. Salida de señal de interruptor del relé 2 NC2: Terminal normalmente cerrado, cortocircuite con COM2 antes de que el relé se capte y cuelgue después de recoger; COM2: terminal público; NO2: Normalmente abierto, el relé se suspende antes de cerrar y se cortocircuita con COM2 después del cierre. Luz indicadora del relé: se ilumina cuando el relé está cerrado GND, RXD, TXD: interfaz de comunicación UART de nivel TTL, GND, RXD, TXD está conectado a GND, TXD, RXD del terminal de control externo respectivamente
