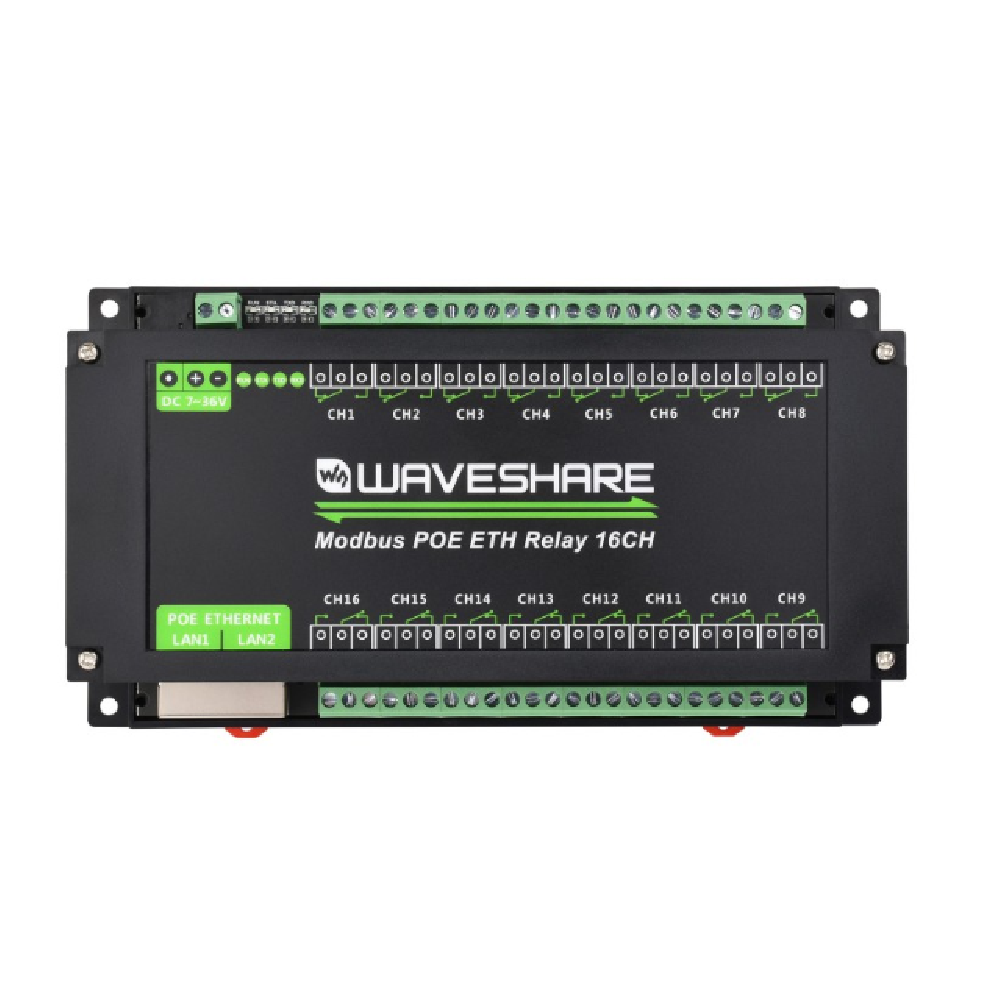

Este producto es un módulo de relé de 16 canales diseñado para entornos industriales, que cuenta con control de interfaces Ethernet duales. Adopta los protocolos Modbus RTU / Modbus TCP, soporta alimentación PoE y también viene con una caja ABS para raíl. El Modbus POE ETH Relay 16CH es muy fácil de usar. Debido a su rápida comunicación, estabilidad, fiabilidad y seguridad, es una opción ideal para equipos de control industrial y/o aplicaciones con altos requisitos de comunicación. Diseño de puertos Ethernet dobles, soporta cascada de comunicación por puertos Ethernet y cascada de fuentes de alimentación PoE Cuenta con función de encendido y apagado intermitente, es posible establecer el retraso de cierre tras abrir o retrasar la apertura tras cerrar Soporta entrada de alimentación de amplio rango DC 7~36V y fuente de alimentación PoE Soporta control por relé mediante el protocolo MQTT, incluye la demo de aplicación Alibaba Cloud MQTT Aislamiento del Optoacoplador a bordo, evitar que el relé se interfiera con un circuito de alta tensión Adopta un chip controlador de relé dedicado, con protección integrada contra diodos flyback, para una capacidad de conducción más fuerte y estable Circuito a prueba de reversa, evitar que el circuito se dañe accidentalmente por una conexión incorrecta Relé de alta calidad, potencia de contacto: ≤10A 250VAC/30VDC Caja de plástico ABS montada en raíl, fácil de instalar y segura de usar 4 LEDs e indicadores de red para indicar el estado del MCU y el estado de la transcepción de señales Módulo de relé Ethernet de 16 canales Función principal Soporta enviar comandos del protocolo Modbus RTU/TCP a través de puerto Ethernet para controlar el relé y varios dispositivos Soporta múltiples modos de comunicación, adopta el protocolo Modbus Soporta TCP Server / TCP Client / Modo UDP / UDP Multicast / HTTP / MQTT Soporta protocolo Modbus RTU/Protocolo Modbus TCP Métodos de Configuración Multi Soporta configuración de software y navegador web, obtención de IP dinámica vía DHCP, conexión al servidor de nombres de dominio mediante protocolo DNS Opciones de fuente de alimentación múltiple, entrada de alimentación de rango amplio Puerto de alimentación de corriente continua: utiliza directamente un enchufe de alimentación para la fuente de alimentación; Terminal de tornillo: DC 7~36V entrada de alimentación de rango amplio; Puerto PoE: compatible con IEEE 802.3af con PoE * El adaptador de fuente de alimentación externo NO está incluido por defecto, se recomienda comprar una fuente de 12V si la necesitas. Interfaces e indicadores Con múltiples indicadores LED, es fácil monitorizar el estado operativo CORRE Indicador de puerto Ethernet, parpadeando cuando el puerto Ethernet funciona normalmente STA Indicador del MCU, parpadeando cuando el MCU funciona normalmente TXD Indicador de TX, se ilumina al enviar datos RXD Indicador de receta, se ilumina al recibir datos Indicador verde del puerto Ethernet izquierdo Se enciende cuando se establece la conexión del puerto Ethernet 1 Indicador verde del puerto Ethernet derecho Se enciende cuando se establece la conexión del puerto Ethernet 2 Indicador amarillo del puerto Ethernet izquierdo Se ilumina cuando se establece la conexión TCP Indicador amarillo del puerto Ethernet derecho Indicador de actividad de datos, parpadeando al transmitir datos Soporta alimentación en cascada de puertos Ethernet y cascada PoE Puertos Ethernet de 2 canales integrados para comunicación y cascada Cualquiera de los dos puede usarse para la comunicación de red de servidor serial dual, mientras que el otro puede usarse para la transmisión en cascada o la comunicación con otros dispositivos * Nota: Cada módulo en la cascada debe alimentarse individualmente o usando la fuente de alimentación PoE en cascada. El consumo máximo de un módulo es de 7W, por favor presta atención a la potencia de salida del router cuando uses la fuente de alimentación en cascada PoE. Conexión por relé Potencia de contacto del relé integrado hasta 10A 250VAC/30VDC Diseño de la carcasa Caja de plástico ABS montada en raíl, fácil de instalar y segura de usar Aplicaciones Exposición de productos Dimensiones del esquema
