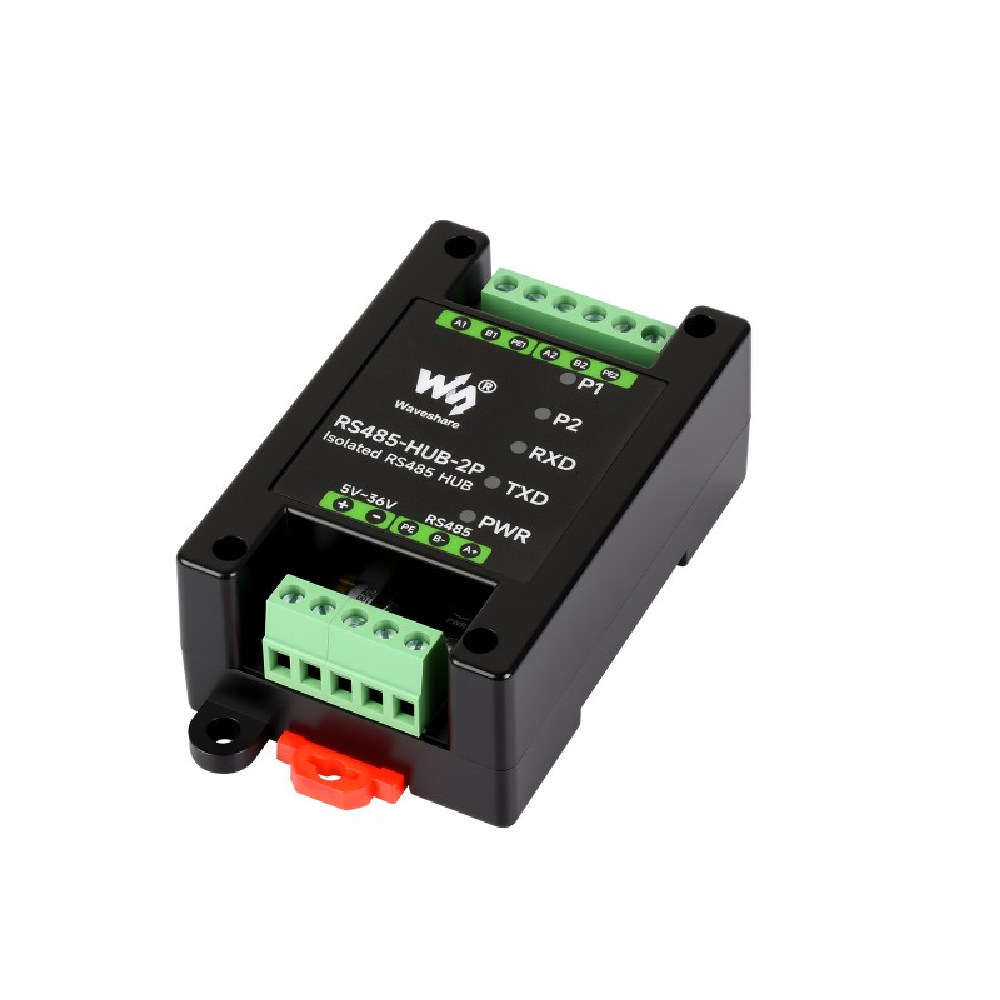

El RS485 HUB 2P de Waveshare es un hub industrial aislado para redes RS485, diseñado para expandir una conexión RS485 principal hacia dos puertos RS485 secundarios, permitiendo la ampliación, aislamiento y retransmisión de señales en sistemas de comunicación industrial. Este dispositivo facilita la conexión de múltiples equipos en redes RS485 manteniendo una comunicación estable y protegida contra interferencias eléctricas. Su diseño con aislamiento optoelectrónico y protección contra sobretensiones, descargas electrostáticas y transientes lo hace adecuado para entornos industriales exigentes. El módulo cuenta con carcasa para montaje en riel DIN, alimentación de amplio rango DC 5-36 V y terminales de tornillo para conexiones seguras, lo que permite una instalación sencilla en gabinetes de control, sistemas de automatización o infraestructuras IoT industriales. Especificaciones Estándar de interfaz Cumple con la norma RS485 Interfaz física Terminales de tornillo RS485 Tasa de baudaje 300~460800bps (autoadaptativo) Nodos soportados Cada puerto RS485 soporta hasta 32 nodos Distancia de comunicación 1200 m (9600 bps), cuanto mayor es la velocidad, menor distancia Modo de funcionamiento RS485 transmisión transparente de dos hilos (A, B), semidúplex Suministro eléctrico DC 5V ~ 36V Temperatura de funcionamiento -45 ~ 85°C Humedad ambiental <95% de HR Medio de transmisión Cables paralelos normales/cables de par trenzado Función principal Soporta funciones de relé de red RS485, extensión y aislamiento Diagrama de aplicación Comunicación por relé punto a punto RS485, Soporta RS485 para expansión uno-a-dos, punto a punto, semidúplex y comunicación por relé Comunicación por relé RS485 punto a multipunto Soporta conexión con topología de estrella de bus RS485 para redes flexibles, con relé de señal y amplificación integrados Comunicación en cascada RS485 Multi-Dispositivo Soporta la cascada de múltiples dispositivos RS485 para resolver problemas de conexión de red multinodo en sistemas grandes, asegurando una amplificación de señal estable y fiable Protección contra aislamiento industrial El circuito de aislamiento optoelectrónico incorporado puede aislar eficazmente los dispositivos maestros y subdispositivos RS485, proporciona múltiples protecciones como antielectrostática, resistente a rayos y antisobretensiones, lo cual es adecuado para entornos industriales con altos requisitos de fiabilidad y seguridad. Amplio rango de velocidad de baudaje Soporta un rango de comunicación de alta frecuencia de 300~460800bps (autoadaptativo) Soporte para montaje en pared y para raíles Soporta raíl guía estándar de 35 mm, con hebilla montada en el raíl, fácil de instalar Introducción a la interfaz Dimensiones del esquema
