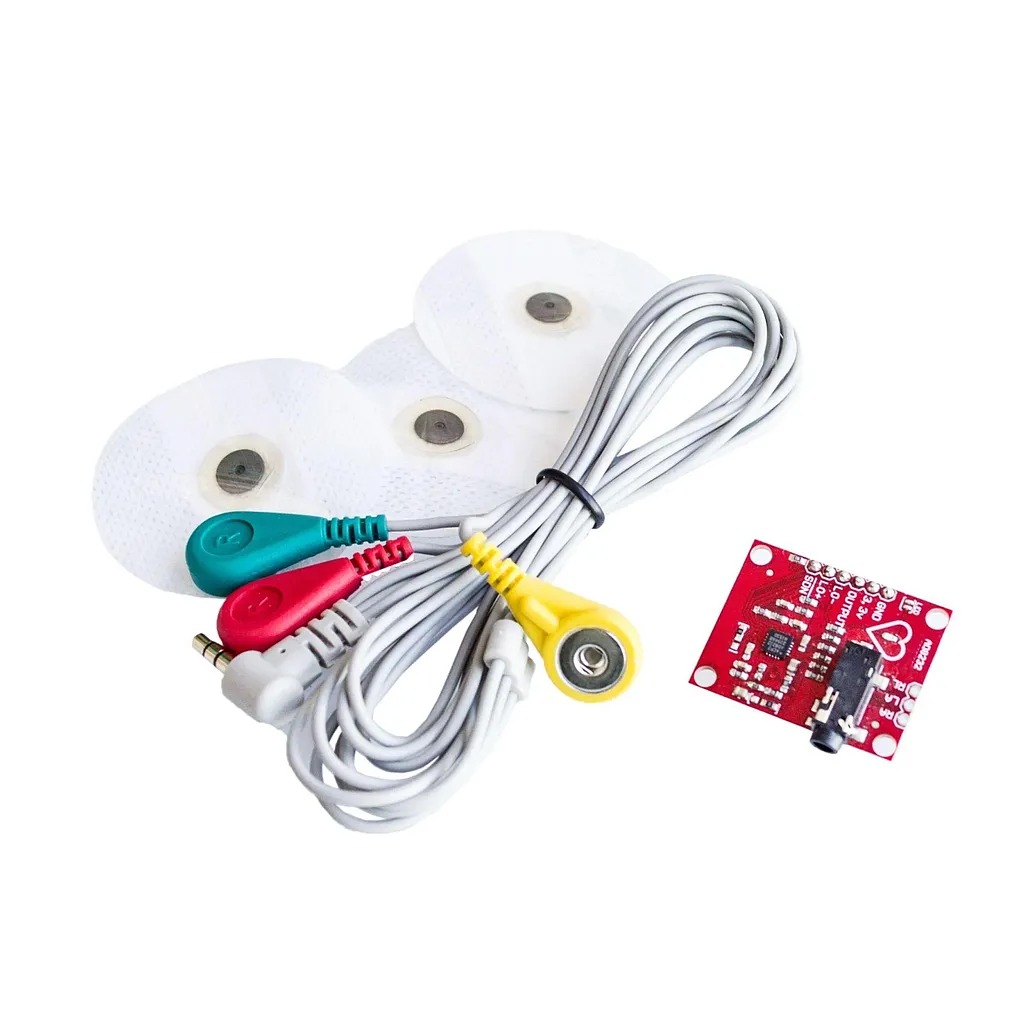

El AD8232 es un integrado para el acondicionamiento de señales bioeléctricas cardíacas para el monitoreo de la frecuencia cardíaca. Se trata de una interfaz analógica de monitor de frecuencia cardíaca de un solo cable de baja potencia para una amplia gama de aplicaciones de monitoreo de signos vitales. Cuenta con un filtro de paso alto de dos polos para eliminar los artefactos de movimiento y el potencial de la mitad de la celda del electrodo. Adopta un amplificador operacional que no usa restricciones para construir un filtro de paso bajo de tres polos, eliminando ruidos adicionales. Caracteristicas: Voltaje de suministro: DC 3,3V Salida: salida analógica Interfaz (conectada a RA LA RL): 3 pines 2,54 pines o auriculares Rango de temperatura nominal: 0 – 70 ℃ Rango de temperatura de trabajo: -40 – 85 ℃ Dimensiones del módulo: 2,8cm x 3,6cm Compatible con Arduino Documentacion: Datasheet : AD8232 Archivos de diseño y código de ejemplo Guia de conexión Nota: Este producto NO es un dispositivo médico y no está destinado a ser utilizado como tal o como un accesorio para tal ni diagnosticar o tratar cualquier condición. Recomendamos utilizarlo con alimentación por batería para asegurar que no haya problemas con un bucle de corriente cuando se conecte a la red eléctrica.
