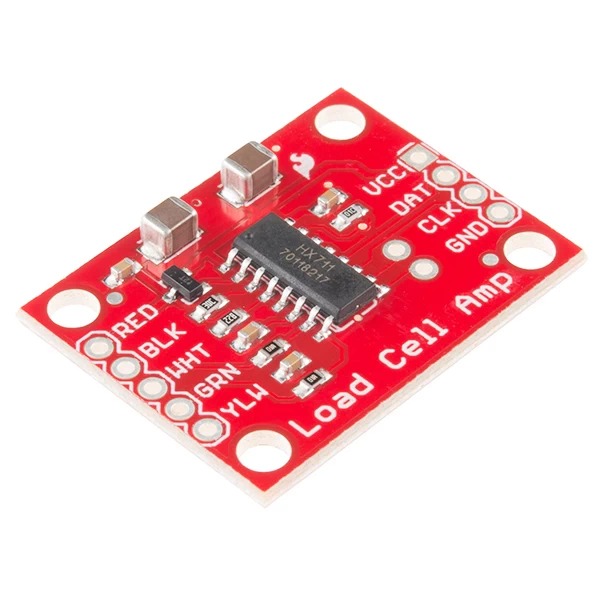

La tarjeta amplificadora para celda de carga está construida con el circuito integrado HX711, que te permitirá transformar las lecturas de los cambios de resistencia que tiene una celda de carga. Puedes utilizar esta tarjeta con un microcontrolador o tarjeta Arduino. Los datos de salida se transfieren a través de 2 cables (Data y Clock) utilizando una librería para el circuito integrado HX711. Esta tarjeta soporta celdas de carga que incluyan 4 o 5 cables de conexion, o bien que incorporen un puente de 4 celdas simples. Pin out de la tarjeta amplificadora: RED: VCC. Cable color rojo. BLK: GND. Cable color negro. WHT: Pin de señal positivo. Cable color blanco. GRN: Pin de señal negativo. Cable color verde. YLW: Tierra opcional. El pin YLW es una tierra opcional para celdas de carga que incluyan una tierra o conexión a chasis para evitar interferencias electromagnéticas. Características: Voltaje de trabajo 2.7V-5V. Consumo de corriente: < 1.5mA. Datos de salida seleccionables entre 10SPS o 80SPS. Rechazo de suministro simultáneo de 50 y 60Hz. Documentos: Guía de armado. Guía de inicio con celdas de carga. Vídeo explicativo. Nota: Esta tarjeta amplificadora puede ser usada directamente por celdas de carga que posean 4 o 5 cables de conexión. Si tu celda de carga tiene 3 cables de conexión puede ser necesario construir un puente de 4 celdas de carga. Para mayor información visita la siguiente pagina wiki. Nota: El pin out de las celdas de carga puede variar según el fabricante. Recomendamos revisar la hoja de datos del sensor antes de realizar las conexiones.
