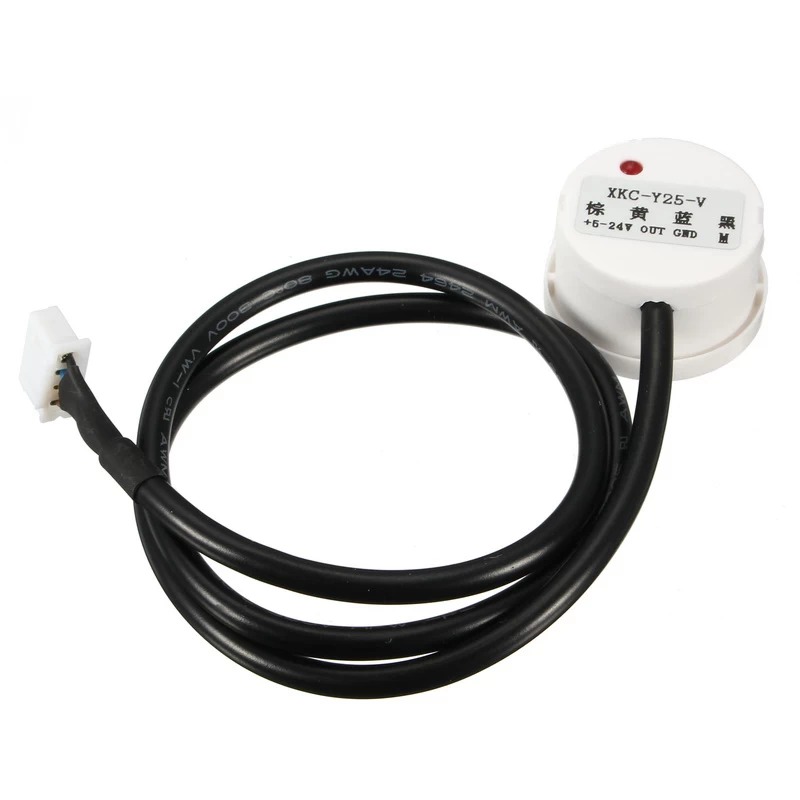

El sensor de nivel XKC-Y25-T12V es un sensor de proximidad no invasivo de tipo capacitivo, detecta la presencia o ausencia del líquido al nivel que está instalado. No necesita estar en contacto con el líquido ya que mide su presencia desde afuera del envase, esto es útil cuando no se puede interferir con la sustancia por seguridad o para mantener la integridad del envase. Cuando el líquido pasa al nivel del sensor, su capacitancia parásita se acopla al campo eléctrico generado por el sensor, esto es detectado por el sensor capacitivo y procesado como presencia de líquido. Se puede ajustar la sensibilidad retirando la tapa trasera y ajustando el potenciómetro con un destornillador, girar en sentido horario para disminuir la sensibilidad y en sentido antihorario para aumentar la sensibilidad. La salida del sensor de puede invertir (ver conexiones abajo). El contenedor del líquido no debe ser de material metálico para no bloquear el campo eléctrico detectable, lo recomendable es utilizar envases de plástico o vidrio. Para pegar el sensor al envase se puede usar pegamento de mucílago. Especificaciones: Voltaje de funcionamiento (InVCC): DC 5 ~ 24 v Consumo de corriente: 5 mA Voltaje de salida (nivel alto): InVCC Voltaje de salida (bajo nivel): 0V Corriente de salida: 1 ~ 50 mA Tiempo de respuesta: 500 ms Temperatura de funcionamiento: 0 ~ 100 ℃ Semsibilidad: 0 ~ 20 mm Humedad: 5% ~ 100% Material: ABS. Protección impermeable: IP67 Dimensión: 28mm x 28 mm Documentos: Datasheet Descripcion del Pin: 1 (Marrón) VCC InVCC (rango: 5V ~ 24V) 2 (Amarillo) Salida de señal del sensor de nivel de líquido 3 (azul) GND 4 (Negro) Selección de nivel, si está conectado a un alto, el nivel activo es alto. Si no, el nivel activo es bajo. Ajuste de sensibilidad: Se ajusta abriendo la cubierta del sensor girando la perilla con un destornillador pequeño.
