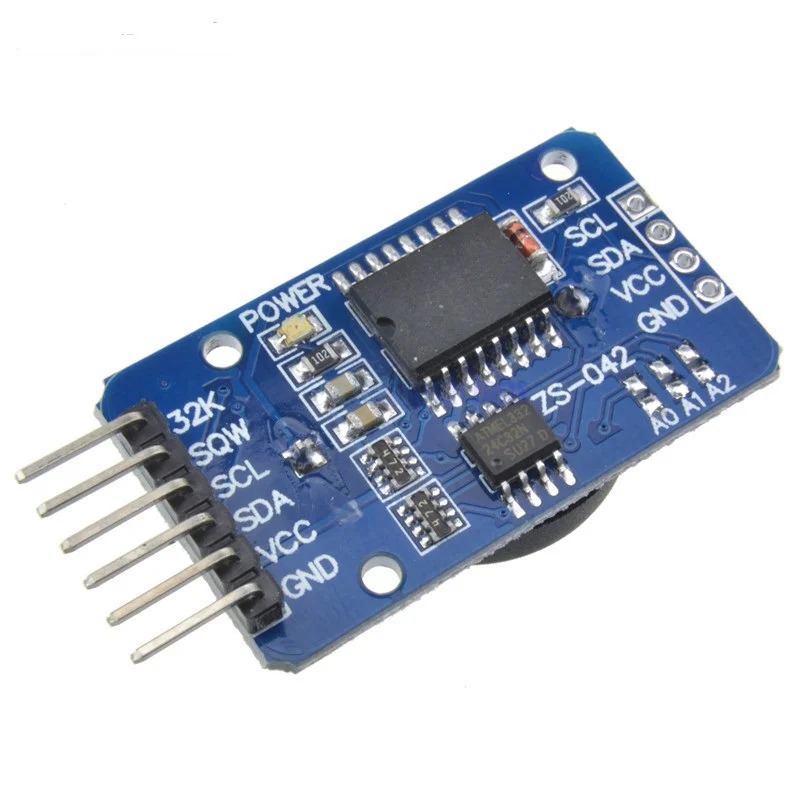

DS3231 es un reloj en tiempo real I2C de bajo costo y extremadamente preciso (RTC), con un oscilador de cristal (TCXO) y cristal integrado con compensación de temperatura. El dispositivo incorpora una entrada de batería, desconecta la fuente de alimentación principal y mantiene un cronometraje preciso. El oscilador integrado mejora la precisión a largo plazo del dispositivo y reduce el número de componentes de la línea de producción RTC mantiene información sobre segundos, minutos, horas, día, fecha, mes y año. Menos de 31 días del mes, la fecha de finalización se ajustará automáticamente, incluidas las correcciones para el año bisiesto. El reloj funciona en las 24 horas o en la indicación de banda/AM / PM del formato de 12 horas. Proporciona dos Despertadores configurables y un calendario se puede configurar en una salida de onda cuadrada. La dirección y los datos se transfieren serialmente a través de un bus bidireccional I2C. Un circuito de referencia y comparador de voltaje de compensación de temperatura de precisión controla el estado del VCC para detectar fallas de energía, proporciona una salida de reinicio y, si es necesario, cambia automáticamente A la fuente de alimentación de respaldo. Además, el pin RST se monitoriza ya que genera un reinicio del microcontrolador manualmente. Ahorre tiempo y alta precisión adicional, DS3231 también tiene algunas otras características que extienden el host del sistema de funciones adicionales y una variedad de opciones. El dispositivo integra un sensor de temperatura digital muy preciso, a través de la interfaz I2C* para acceder a él (al mismo tiempo). Esta precisión del sensor de temperatura es ± 3°C. El circuito de control de la fuente de alimentación en chip puede detectar y administrar automáticamente la energía principal y en espera (es decir, batería de bajo voltaje) para cambiar entre la fuente de alimentación. Si la potencia principal falla, el dispositivo puede continuar proporcionando tiempo y temperatura precisos, el rendimiento no se ve afectado. Cuando el valor de tensión o realimentación principal vuelve a estar dentro del rango permitido, la función de Reinicio en el chip se puede utilizar para reiniciar el microprocesador del sistema. Características: Modelo: DS3231 Dimensiones: 38mm x 22mm x 14mm Voltaje de funcionamiento: 3,3V – 5,5V Chip de reloj: chip de reloj de alta precisión DS3231 Exactitud del reloj: rango de 0ºC – 40°C, la precisión 2ppm, el error fue de aproximadamente 1 minuto Salida de onda cuadrada programable Generador de reloj en tiempo Real de 8 segundos, minutos, horas, día, fecha, mes y año y proporciona una compensación válida hasta el año 2100 Chip sensor de temperatura viene con una precisión de ± 3°C Chips de memoria: AT24C32 (capacidad de almacenamiento 32K) Interfaz de bus IIC, la velocidad máxima de transmisión de 400KHz (voltaje de funcionamiento de 5V) Se pueden utilizar en cascada con otro dispositivo IIC, 24 c32 direcciones se pueden acortar A0/A1/A2 modificar la dirección predeterminada es 0x57 Nota: Batería CR2032 No incluida
