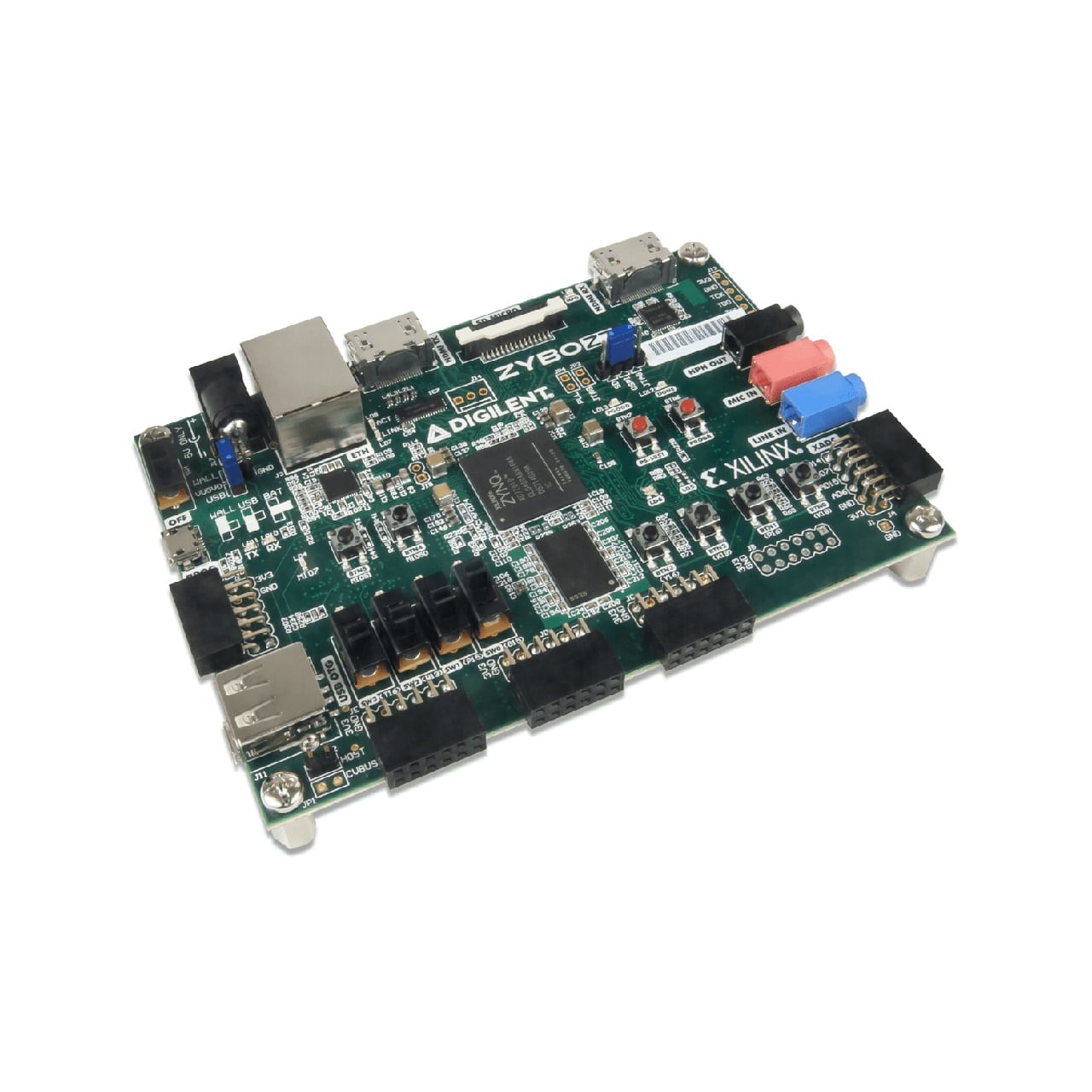

Tarjeta de Desarrollo ARM/FPGA SoC Zybo Z7: Zynq-7000

La Zybo Z7 es una placa de desarrollo de circuito digital y software integrado lista para usar construida alrededor de la familia Xilinx Zynq™-7000. El Zynq-7000 integra estrechamente un procesador ARM Cortex-A9 de doble núcleo con lógica de matriz de puerta programable de campo (FPGA) de la serie Xilinx 7. Un amplio conjunto de periféricos multimedia y de conectividad hacen de la Zybo Z7 una formidable computadora de placa única. Un conector Pcam compatible con MIPI CSI-2, una entrada HDMI, una salida HDMI y un alto ancho de banda DDR3L convierten al Zybo Z7 en una solución asequible, pero capaz, para aplicaciones de visión integrada de gama alta. Los conectores Pmod de Zybo Z7 facilitan la conexión de hardware adicional, lo que permite el acceso al catálogo de Digilent de más de 70 placas periféricas Pmod, incluidos controladores de motor, sensores, pantallas y más. El Zybo Z7 es compatible con Vivado Design Suite de Xilinx, incluida la versión gratuita de WebPACK. También puede interactuar con el sistema de procesamiento (PS) con la plataforma de software unificada Vitis de Xilinx y las herramientas de PetaLinux. Caracteristicas Procesador ZYNQ Procesador Cortex-A9 de doble núcleo a 667 MHz Controlador de memoria DDR3L con 8 canales DMA y 4 puertos esclavos AXI3 de alto rendimiento Controladores de periféricos de gran ancho de banda: 1G Ethernet, USB 2.0, SDIO Controlador periférico de bajo ancho de banda: SPI, UART, CAN, I2C Programable desde JTAG, Quad-SPI flash y tarjeta microSD (cable Micro B USB NO incluido). Lógica programable equivalente a Artix-7 FPGA 1 GB DDR3L con bus de 32 bits a 1066 MHz Flash Quad-SPI de 16 MB con número aleatorio de 128 bits programado de fábrica e identificador compatible globalmente único de 48 bits EUI-48/64™ (Debido a las limitaciones de la cadena de suministro, el Spansion S25FL128S se reemplazó por el Winbond W25Q128JV a partir de la revisión D.0. Estas partes no son funcionalmente equivalentes, pero la programación flash a través de Vivado y el modo de arranque QSPI no se ven afectados) Ranura microSD Alimentado desde USB o cualquier fuente de alimentación externa de 5V USB y Ethernet Gigabit Ethernet PHY (Debido a la obsolescencia, Realtek RTL8211E ha sido reemplazado por Realtek8211F a partir de la revisión D.0. Estas partes no son funcionalmente equivalentes, pero las capacidades del puerto Ethernet no se ven afectadas) Circuito de programación USB-JTAG Puente USB-UART USB 2.0 OTG PHY (solo admite host) Puerto disipador HDMI (entrada) con CEC (Zybo Z7-20) y sin CEC (Zybo Z7-10) Puerto de fuente HDMI (salida) con CEC Códec de audio con auriculares estéreo, entrada de línea estéreo y conectores de micrófono 6 pulsadores 4 interruptores deslizantes 5 LED 2 LED RGB 6 puertos Pmod en Zybo Z7-20 (5 en Zybo Z7-10) HTC: 8471500150 ECCN: 5A992.c
