Tarjeta FPGA Digilent Nexys A7

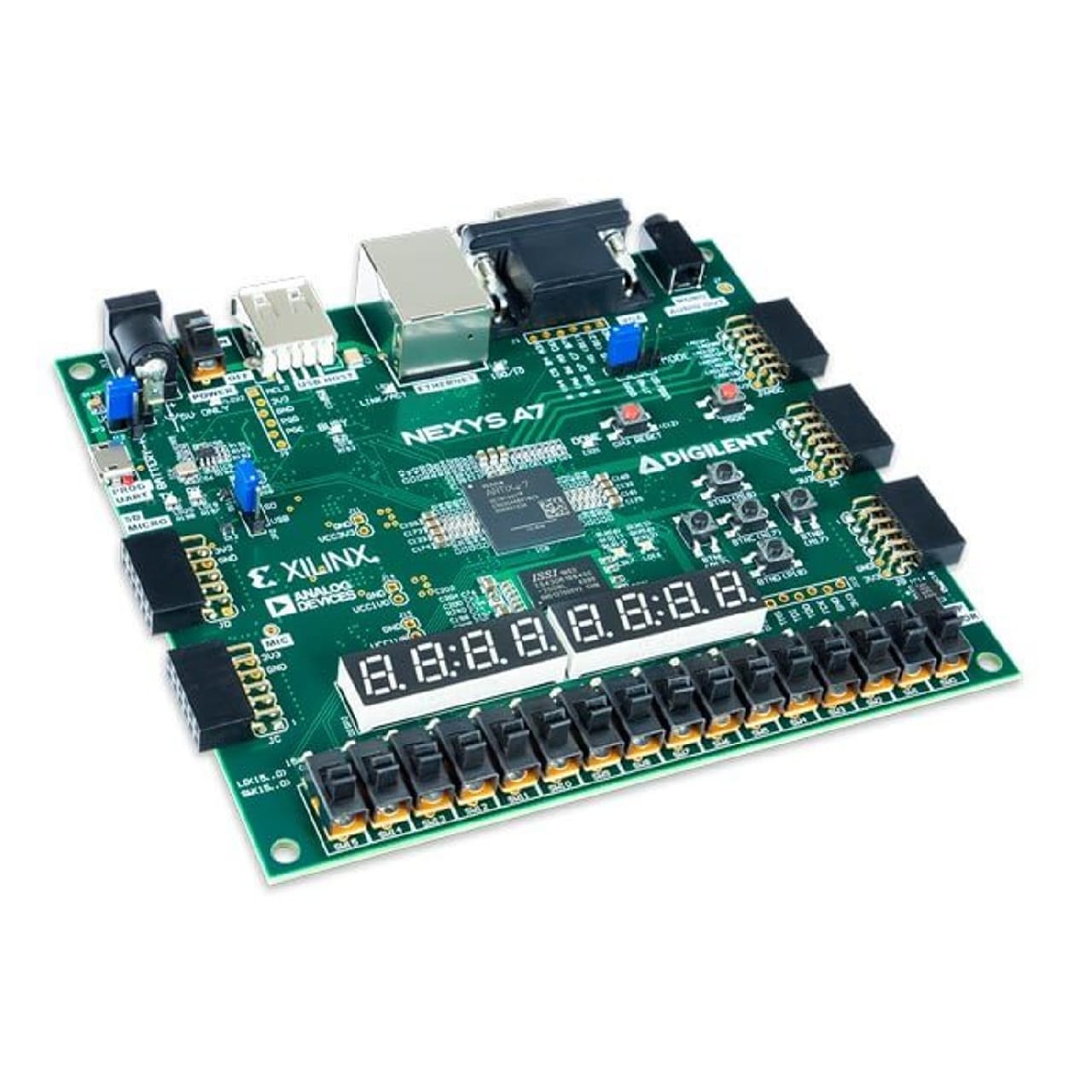

La Nexys A7 (anteriormente conocida como Nexys 4 DDR) es una placa de desarrollo FPGA increíblemente accesible pero potente. Diseñado en torno a la familia de FPGA Xilinx Artix®-7, el Nexys A7 es una plataforma de desarrollo de circuitos digitales lista para usar que lleva las aplicaciones de la industria al entorno del aula. Tenga en cuenta: la variante Nexys A7-50T se suspendió y ya no está disponible para la compra. Los estudiantes pueden comenzar a aprender de inmediato con Nexys A7 gracias a su versátil selección de interfaces, como 10/100 Ethernet, USB, UART, JTAG y VGA. Con un sensor de temperatura, un micrófono y un acelerómetro incorporados, los estudiantes pueden trabajar en una variedad de proyectos sin necesidad de hardware adicional. Por supuesto, 5 puertos Pmod están disponibles para personalización y aplicaciones adicionales. El Nexys A7-100T presenta el XC7A100T-1CSG324C. Es compatible con Vivado Design Suite de Xilinx, junto con la edición gratuita WebPACK, que ayuda a mantener bajos los costos para los estudiantes.  Nexys A7-100T  FPGA part  XC7A100T-1CSG324C  Logic Slices  15,850  Block RAM (Kbits)  4,860  DDR2 Memory (MiB)  128  Clock Tiles (with PLL)  6  DSP Slices  240 Características Velocidades de reloj internas superiores a 450 MHz Convertidor de analógico a digital en chip (XADC) Programable sobre JTAG y Flash Circuito de programación USB-JTAG Flash QSPI de 16 MB (Debido a las limitaciones de la cadena de suministro, la memoria flash S25FL127S o S25FL128S puede cargarse en su placa. Estas partes no son funcionalmente equivalentes, pero la programación flash a través de Vivado y el modo de arranque QSPI no se ven afectados.)Alimentado desde USB o cualquier fuente de 7V-15V Conector de tarjeta microSD Ethernet de 10/100 Mbps (Nota: El soporte de software proporcionado por Xilinx para la interfaz ethernet del Nexys A7 está limitado en las versiones de Vivado 2019.2 y posteriores. Para obtener más información, consulte la sección Ethernet PHY del manual de referencia de Nexys A7, que se puede encontrar a través de la pestaña Soporte. Puente USB-UART) Acelerómetro de 3 ejes Micrófono PDM Salida de audio PWM Sensor de temperatura 2 pantallas de siete segmentos de cuatro dígitos USB HID para ratones, teclados y tarjetas de memoria 16 interruptores 16 LED 2 LED tricolores Salida VGA de 12 bits 4 conectores Pmod Pmod para señales XADC HTC: 8471500150 ECCN: 5A992.c
