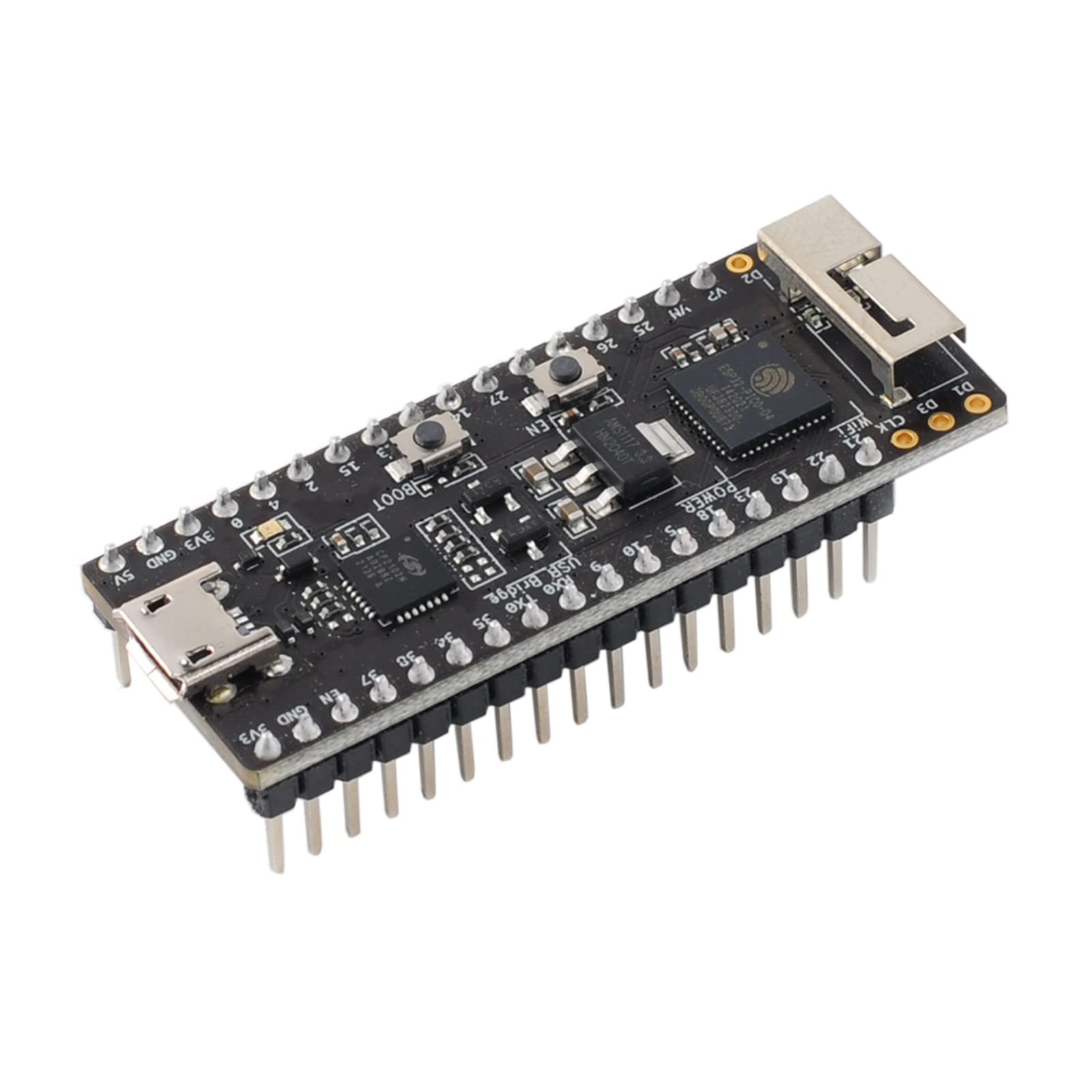

ESP32-PICO-KIT es una mini placa de desarrollo basada en ESP32. El núcleo de esta placa es ESP32-PICO-D4, un módulo System-in-Package (SiP) con funcionalidades completas de Wi-Fi y Bluetooth. En comparación con otros módulos ESP32, ESP32-PICO-D4 integra los siguientes componentes periféricos en un solo paquete, que de otro modo tendrían que instalarse por separado: Oscilador de cristal de 40 MHz 4 MB de memoria flash Condensadores de filtro Enlaces de coincidencia de RF Esta configuración reduce los costos de componentes externos adicionales, así como el costo de ensamblaje y prueba, y también aumenta la usabilidad general del producto. La placa de desarrollo cuenta con un circuito puente USB-UART que permite a los desarrolladores conectar la placa al puerto USB de una computadora para flashear y depurar. Todas las señales de E/S y la alimentación del sistema ESP32-PICO-D4 se dirigen a dos filas de headers de 20 x 0,1″ en ambos lados de la placa de desarrollo para facilitar el acceso. Para mayor compatibilidad con los cables Dupont, los headers 2 x 17 se llenan con dos filas de pines macho. Los headers restantes de 2 x 3 al lado de la antena no están llenas. Estos pin headers pueden ser soldados posteriormente por el usuario si es necesario. Hay dos versiones de tableros ESP32-PICO-KIT, respectivamente con cabezales macho y cabezales hembra. En esta guía, se toma como ejemplo la versión de encabezado masculino. Los headers 2 x 3 no llenas con pines están conectadas a la memoria flash integrada en el módulo SiP ESP32-PICO-D4. El siguiente diagrama de bloques muestra los componentes principales de ESP32-PICO-KIT y sus interconexiones. La siguiente figura y la tabla siguiente describen los componentes, interfaces y controles clave de la placa ESP32-PICO-KIT. A continuación se muestra la descripción de los elementos identificados en la figura comenzando desde la esquina superior izquierda y yendo en el sentido de las agujas del reloj. ESP32-PICO-D4: Módulo ESP32-PICO-D4 estándar soldado a la placa ESP32-PICO-KIT. El sistema ESP32 completo en un chip (ESP32 SoC) se ha integrado en el módulo SiP, requiriendo solo una antena externa con red de coincidencia LC, condensadores de desacoplamiento y una resistencia pull-up para que las señales EN funcionen correctamente. LDO: Regulador de voltaje de baja caída (LDO) de 5V a 3.3V. Puente USB-UART de un solo chip: CP2102 en V4 proporciona velocidades de transferencia de hasta 1 Mbps y CP2102N en V4.1 ofrece velocidades de transferencia de hasta 3 Mbps. Puerto Micro USB: Interfaz USB. Fuente de alimentación para la placa, así como la interfaz de comunicación entre una computadora y la placa. LED de encendido de 5V: Este LED rojo se enciende cuando se suministra alimentación a la placa. E/S: Todos los pines del ESP32-PICO-D4 están divididos en pin headers. Puede programar ESP32 para habilitar múltiples funciones, como PWM, ADC, DAC, I2C, I2S, SPI, etc. Botón BOOT: Botón Descargar. Al mantener pulsada la tecla Boot y, a continuación, pulsar EN se inicia el modo de descarga de firmware para descargar el firmware a través del puerto serie. Botón EN: Botón Reiniciar. Hay tres formas mutuamente excluyentes de proporcionar energía a la junta: Puerto micro USB, fuente de alimentación predeterminada Pines de cabecera 5V / GND Pines de cabecera 3V3 / GND Las dimensiones son 52 x 20.3 x 10 mm (2.1″ x 0.8″ x 0.4″).
