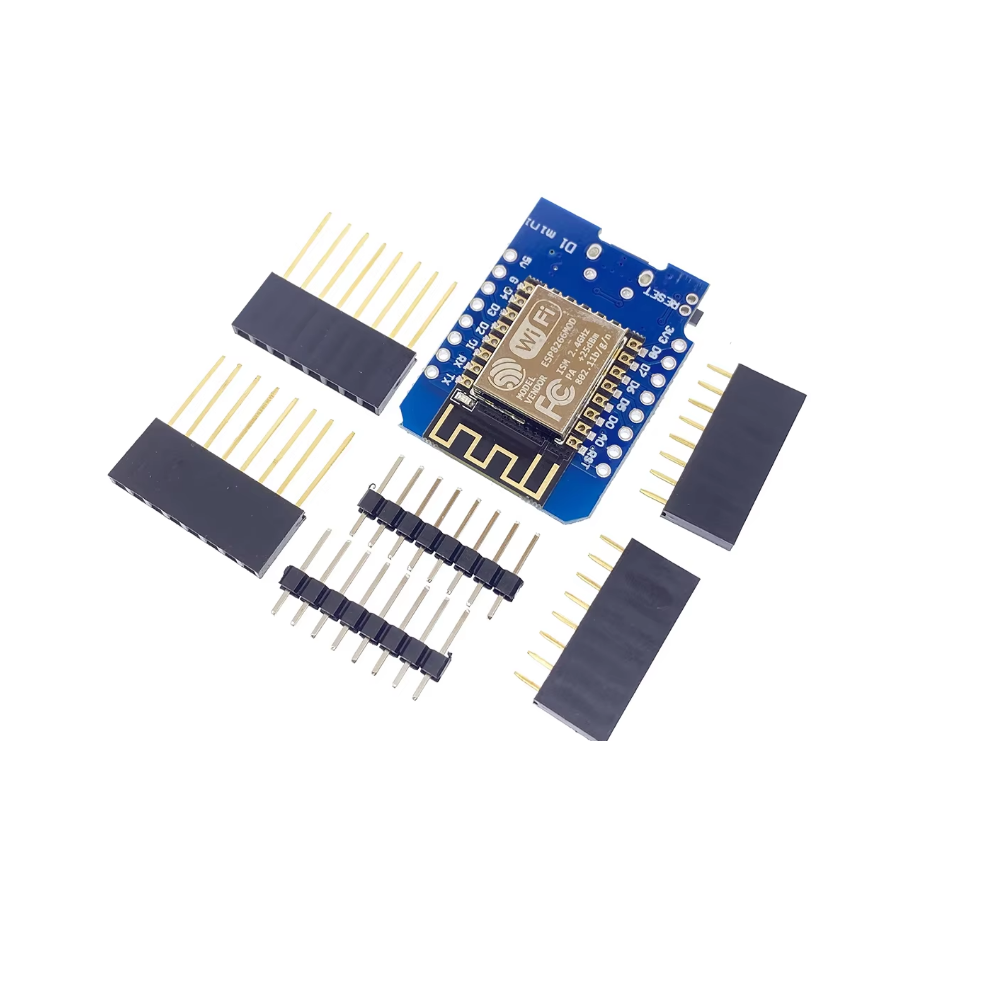

Wemos D1 mini ESP8266 es una plataforma de desarrollo similar a Arduino especialmente orientada al Internet de las cosas (IoT). La placa Wemos D1 Mini ESP8266 tiene como núcleo al SoM ESP-12E que a su vez está basado en el SoC Wi-Fi ESP8266, integra además el conversor USB-Serial TTL CH340G y conector micro-USB necesario para la programación y comunicación a PC. Wemos D1 mini está diseñado especialmente para trabajar montado en protoboard o soldado sobre una placa. Posee un regulador de voltaje de 3.3V en placa, esto permite alimentar la placa directamente del puerto micro-USB o por los pines 5V y GND. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Conversor de nivel 3.3-5V 4CH o Conversor de nivel bidirecional 8CH – TXS0108E. El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-12E fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB. La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C , Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266. ESPECIFICACIONES TÉCNICAS Voltaje de Alimentación: 5V DC Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V) Placa: WeMos D1 mini Chip conversor USB-serial: CH340G SoM: ESP-12E (Ai-Thinker) SoC: ESP8266 (Espressif) CPU: Tensilica Xtensa LX3 (32 bit) Frecuencia de Reloj: 80MHz/160MHz Instruction RAM: 32KB Data RAM: 96KB Memoria Flash Externa: 4MB Pines Digitales GPIO: 11 (3.3V) Pin Analógico ADC: 1 (0-1V) Puerto serial UART: 1 (3.3V) Certificación FCC Antena en PCB Corriente Standby: 40uA Corriente Pico: 400mA Consumo corriente promedio: 70mA Consumo de potencia Standby < 1.0mW (DTIM3) Dimensiones: 35*26*12 mm Peso: 6 gramos CONECTIVIDAD: 802.11 b/g/n Wi-Fi Direct (P2P), soft-AP Stack de Protocolo TCP/IP integrado Procesador MAC/Baseband integrado Módulos WEP, TKIP, AES y WAPI integrados PLLs, reguladores, DCXO y manejo de poder integrados Potencia de salida de 19.5dBm en modo 802.11b STBC, 1×1 MIMO, 2×1 MIMO SDIO 2.0, SPI, UART
