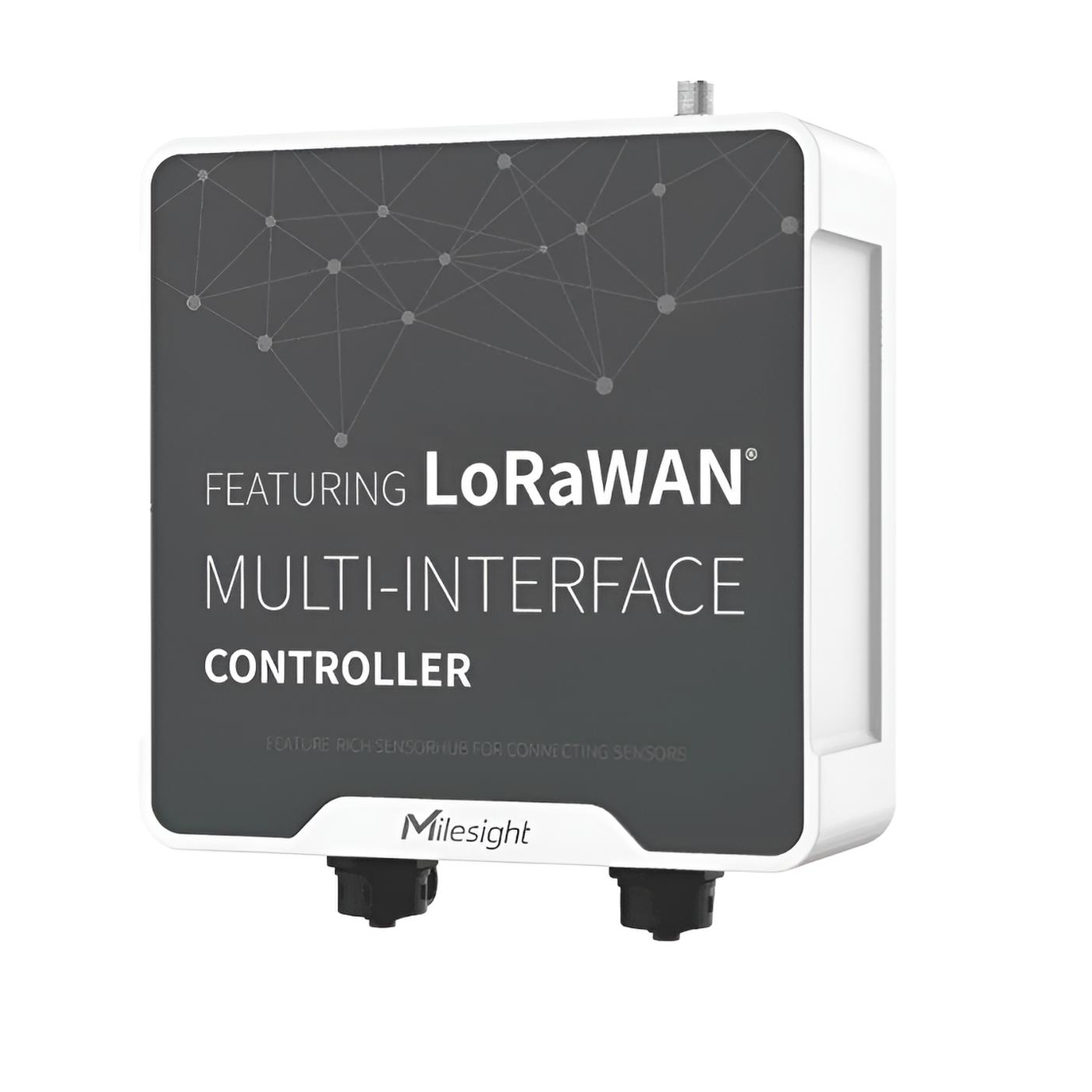

El controlador UC502 de la serie UC50x es un dispositivo multi-interfaz diseñado para la recolección y transmisión de datos desde sensores y equipos en redes LoRaWAN®. Incorpora entradas y salidas digitales (GPIO), entradas analógicas (4–20 mA o 0–10 V), puerto serial RS232/RS485, interfaz SDI-12 y salidas de voltaje conmutables, permitiendo una integración flexible en sistemas de monitoreo y automatización industrial. Cuenta con carcasa robusta con protección IP67 e interfaz de conectores M12, lo que garantiza un funcionamiento confiable en entornos exigentes. Ofrece alcance de comunicación de hasta 15 km en campo abierto, configuración mediante NFC y USB, alarmas por umbrales configurables y almacenamiento local de datos para respaldo de información. El UC502 se alimenta mediante fuente externa AC o DC, siendo ideal para aplicaciones industriales, infraestructura, gestión de energía y monitoreo remoto donde se requiere operación continua y alta confiabilidad. Cumple con las certificaciones CE, FCC, ISED y con la normativa RoHS. Caracteristicas principales: Interfaces industriales ricas: GPIO, AI, RS232/RS485 y SDI-12 Interfaz SDI-12 para la adquisición de datos ambientales Versiones de antena interna y externa opcionales Caja con certificación IP68 para entornos hostiles Opciones flexibles de fuente de alimentación Informes de umbral de datos Configuración sencilla vía NFC Integridad y fiabilidad de los datos Especificaciones Versión LoRaWAN® Transmisión inalámbrica Protocolo LoRaWAN® Antena Antena interna o antena externa (opcional por hardware) Versión de antena externa (EA): 1 × 50 Ω conector hembra SMA Frecuencia CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923-1&2&3&4 Potencia Tx 16dBm (868 MHz)/20dBm (915 MHz)/19dBm (470 MHz) Sensibilidad -137 dBm @300bps Modo de trabajo UC501: OTAA/ABP Clase A, Clase C UC502: OTAA/ABP Clase A Interfaces de datos Tipo de interfaz Macho M12 Código A IO Ports GPIO de 2 × Nivel lógico Mínima: 0~0,8 V, Máxima: 2,5~3,3 V Corriente máxima 20 mA Modo de trabajo Entrada digital, salida digital, contador de pulsos (conmutable por software) Frecuencia de entrada Valor sugerido: ≤ 4000 Hz Puerto Serial Ports 1 × RS232 o RS485 (conmutable por software) Baud Rate 1200~115200 bps Protocolo Transparente (RS232/RS485), RTU Modbus (RS485) Entrada analógica Ports 2 × Entrada analógica Resolución 12 bits Rango de entrada 4~20 mA o 0~10 V (Conmutable) SDI-12 Ports 1 × SDI-12 Protocolo SDI-12 V1.4, transparente Potencia de salida Ports 2 × 3,3 V, 2 × 5/9/12 V (conmutable) Tiempo de energía antes de la recogida de datos Continuo (3,3V), 0~10 minutos (5/9/12V) Otros Botón 1 × botón de encendido/reinicio (interno) USB 1 × Tipo-C (Interna) para configuración y consola Indicador LED 1 × Reinicio/Reinicio (Interno) Software Encendido y apagado App móvil vía NFC, software de PC vía USB Tipo-C, botón de encendido (interno) Configuración Aplicación móvil vía NFC, software de PC vía USB Tipo-C, Downlink Función avanzada Alarma de umbral, Alarma de cambio, Multicast (solo UC501), Almacenamiento de datos (600 entradas), Recuperación de datos, Retransmisión de datos Características físicas Suministro eléctrico UC501: 1. 2 × 2550 mAh ICR18650 Pilas recargables 2. Energía solar integrada (6V, 1,7W) 3. DC 5-24V por conectorM12UC502: 1. 3 × 9000 mAh Reemplazables ER26500 bateríasLi-SOCl 2. DC 5-24V por conector M12 Temperatura de funcionamiento UC501: -20°C~60°C UC502: -30°C~70°C Humedad relativa 0 ~ 95% (No condensante) Protección contra la entrada IP68 (1 m bajo el agua, 7 días) Dimensión 116 × 116 × 45,5 mm (4,56 × 4,56 × 1,79 in) (conectores excluidos) Instalación Montaje en pared o poste Aprobaciones Regulación CE, FCC, ISED Medio ambiente RoHS Interfaces industriales ricas La serie UC50x cuenta con múltiples interfaces industriales para monitorizar y controlar simultáneamente sensores o dispositivos de campo. Interfaz SDI-12 para la adquisición de datos ambientales La serie UC50x está equipada con interfaz SDI-12, lo que facilita increíblemente la conexión de una amplia gama de instrumentos utilizados para la monitorización ambiental. Esto incluye sensores meteorológicos, hidrológicos, agrícolas, etc. Con soporte para SDI-12, la serie UC50x amplía su versatilidad y adaptabilidad en múltiples dominios. Recinto ultra-resistente para un entorno hostil La serie UC50x está equipada con una carcasa certificada IP68 y un conector M12 que ofrecen una protección robusta contra la entrada de agua, la corrosión y las vibraciones. Esta combinación de características garantiza un funcionamiento fiable y a largo plazo en entornos desafiantes y de cualquier tipo de clima. Alertas y notificaciones puntuales La serie UC50x permite la notificación de umbrales de datos, alertas y notificaciones cuando las lecturas de sensores superan los umbrales previamente establecidos. Esto facilita una monitorización proactiva y garantiza una respuesta oportuna ante situaciones anormales, promoviendo una resolución rápida y previniendo posibles problemas. Versiones de antena interna y externa opcionales La serie UC50x ofrece flexibilidad en la colocación de las antenas, asegurando una intensidad y alcance óptimos de la señal, incluso en entornos con obstáculos o condiciones de RF desafiantes. *Nota: El UC50x ofrece versión LTE y versión LoRaWAN®. La versión opcional de antena externa solo está disponible para la versión LoRaWAN. Conversión de valor de entrada analógica La serie UC50x simplifica la interpretación y utilización de datos para los usuarios al convertir directamente los valores recibidos de los sensores en mediciones significativas para dispositivos conectados, eliminando la necesidad de conversión manual Convertidor Modbus a LoRaWAN® Puente de datos Modbus entre redes seriales y Ethernet mediante LoRaWAN® Aplicaciones típicas Lectura del contador Con su interfaz GPIO, la serie UC50x puede funcionar como contador de pulsos, permitiéndote monitorizar el consumo o la producción de gas, agua y electricidad sin esfuerzo. Con base en LoRaWAN® Señales de penetración: alcance de transmisión de datos de hasta 2 km en zonas urbanas y 15 km en zonas rurales Alta compatibilidad: compatible con gateways y servidores de red estándar LoRaWAN®. Versiones NB-LOT y Cat M disponibles Transmisión estable: Transmisión fiable de datos a través de estaciones base celulares Bajo coste de despliegue: Bajo coste de despliegue debido a la presencia de estaciones base celulares existentes Informes acumulados: Acumula hasta 12 paquetes de datos en cada informe, ahorrando costes de transmisión y consumo energético Ultra alta compatibilidad: Integra con varias plataformas de terceros mediante comunicación MQTTTCPUDP. Soporte la función de informe de números acumulativos para ahorrar energía. Soporte múltiples protocolos de red para ser compatibles con la plataforma IoT Capacidad de almacenamiento de hasta 10.000 conjuntos de registros históricos de datos Los datos pueden almacenarse en el dispositivo y no pueden eliminarse manualmente, lo que asegura aún más la trazabilidad de la información reportada. Versión LoRaWAN®: hasta 600 Soporte para la retransmisión para una comunicación fiable Con soporte para la retransmisión de datos, el dispositivo garantiza que el servidor web reciba todos los datos incluso si la red se cae ocasionalmente. Instalación flexible Montaje en la pared Montaje en postes Documentos Hoja técnica UC501 & UC502 (LoRaWAN)® Guía de usuario UC501 & UC502 (LoRaWAN)® Protocolo de Comunicación UC501 & UC502 (LoRaWAN)®
